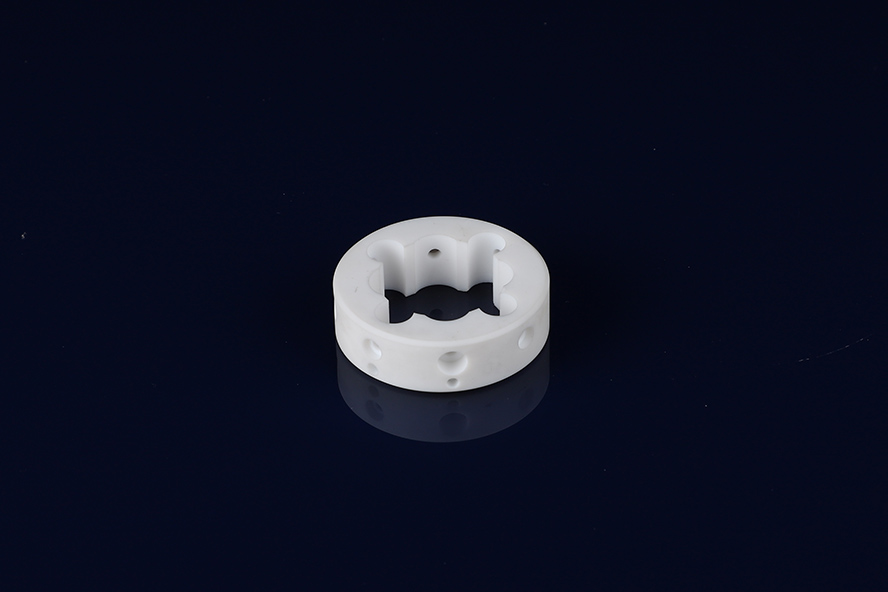

Macor 可加工陶瓷四級桿支架：精密分析設備的核心支撐解決方案?

Macor 可加工陶瓷四級桿支架：精密分析設備的核心支撐解決方案?
       在質譜儀、離子阱等精密分析儀器中，四級桿作為實現離子篩選、分離與傳輸的核心部件，其工作穩定性直接決定儀器的檢測精度與使用壽命。而四級桿支架作為固定、定位四級桿的關鍵結構件，需在復雜工況下（如高溫、高頻電場、化學腐蝕）保持極高的尺寸穩定性、絕緣性與結構剛性 ——Macor 可加工微晶玻璃陶瓷憑借獨特的材料特性，成為四級桿支架的理想選材，尤其在高端分析儀器領域展現出不可替代的優勢。?
一、先明確：四級桿支架為何對材料提出 “苛刻要求”？?
       四級桿的工作原理是通過四根平行桿加載直流電壓（DC）與射頻電壓（RF），形成周期性變化的電場，實現對特定質荷比離子的篩選。這一過程中，支架需滿足三大核心需求：?
     微米級尺寸穩定性：四級桿間距（通常 0.1-1mm）的微小偏差（＞0.005mm）會導致電場分布不均，直接降低離子篩選精度，因此支架需在 - 40℃至 150℃（儀器工作溫度范圍）內幾乎無熱變形。?
     高頻絕緣性與化學惰性：四級桿加載的射頻電壓可達數千伏，支架需避免漏電或介電損耗；同時，儀器常接觸有機溶劑、酸霧，支架需耐化學腐蝕，不釋放雜質離子（避免污染樣品）。?
     輕量化與結構適配性：四級桿多為細長結構（長度 10-50cm，直徑 2-5mm），支架需輕量化以減少儀器整體重量，且需加工出復雜的定位槽、螺紋孔（用于固定四級桿與儀器殼體），傳統陶瓷難以滿足精密加工需求。?
      傳統材料（如氧化鋁陶瓷、石英玻璃、工程塑料）均存在明顯短板：氧化鋁陶瓷難加工復雜結構，石英玻璃脆性大易斷裂，工程塑料高溫下易變形且絕緣性衰減 —— 而 Macor 材料恰好完美適配上述需求。?
二、Macor 材料：天生適配四級桿支架的 “特性組合拳”?

 Macor 作為康寧公司研發的微晶玻璃陶瓷，其核心特性與四級桿支架的需求形成精準匹配，具體可概括為 “四優一易”：?

1. 低熱膨脹系數：保障尺寸零漂移?
      Macor 在 - 50℃至 800℃范圍內，熱膨脹系數僅為 **(10.8±0.5)×10??/℃**，與四級桿常用的不銹鋼（16×10??/℃）、鈦合金（8.9×10??/℃）接近，能有效避免因溫度波動導致的支架與四級桿間的 “熱失配”—— 即使儀器長期運行（如連續工作 72 小時）產生局部溫升，支架也不會出現微小形變，確保四級桿間距始終保持設計精度。?

 2. 高頻優異絕緣性：避免電場干擾?
室溫下，Macor 的體積電阻率＞10¹?Ω?cm，介電常數（ε）穩定在 5.5（1MHz 頻率下），介電損耗（tanδ）＜0.001—— 這意味著在四級桿高頻電場環境中，支架不會產生漏電或能量損耗，也不會因介電常數波動導致電場分布畸變，保障離子篩選的穩定性。即使在 150℃高溫下，其絕緣性能僅輕微衰減（電阻率＞10¹?Ω?cm），遠超工程塑料（如 PEEK 在 120℃時電阻率降至 10¹²Ω?cm 以下）。?
3. 化學惰性與低雜質釋放：適配潔凈分析環境?
Macor 除氫氟酸外，耐強酸（如 5% 鹽酸、硝酸）、強堿（如 10% 氫氧化鈉）及常見有機溶劑（甲醇、乙腈）腐蝕，且在高溫或真空環境下無揮發物（放氣率＜1×10??Pa?m³/s），不會釋放金屬離子（如 Na?、K?）或有機雜質 —— 這對質譜儀等 “高潔凈需求” 儀器至關重要，可避免雜質離子干擾樣品檢測，確保檢測結果的準確性（如痕量分析時的檢出限可達 ppb 級別）。?
4. 高剛性與低密度：平衡穩定性與輕量化?
Macor 的彎曲強度可達 100MPa，彈性模量約 68GPa，遠超石英玻璃（彎曲強度 30MPa），能穩定支撐細長的四級桿（避免振動導致的桿體偏移）；同時，其密度僅 2.5g/cm³，比氧化鋁陶瓷（3.8g/cm³）輕 34%，比不銹鋼（7.9g/cm³）輕 68%，可顯著降低儀器內部結構的重量負荷，尤其適配便攜式質譜儀（對輕量化要求極高）的設計需求。?
5. 可精密機械加工：實現復雜結構定制?
不同于傳統陶瓷（需先成型再燒結，加工精度受限于模具），Macor 可像金屬一樣使用常規機床（銑刀、鉆頭、磨床）進行精密加工，能制造出公差 ±0.005mm 的復雜結構 —— 例如，為四級桿設計的 “V 型定位槽”（用于固定桿體，槽深精度 ±0.003mm）、“螺紋固定孔”（M2-M3 細牙螺紋，螺距精度 ±0.01mm），甚至可加工出用于線纜穿過的 “微孔通道”（孔徑 0.5-1mm，孔位偏差＜0.005mm），大幅簡化支架的裝配流程，降低定制成本。?
三、Macor 四級桿支架的典型設計與制造：以鈞杰陶瓷定制案例為例?
作為國內精密陶瓷加工領域的代表企業，鈞杰陶瓷依托進口 Macor 原粉（確保材料純度＞99.9%）與先進的加工設備，為多家分析儀器廠商提供 Macor 四級桿支架定制服務，其典型案例可體現該產品的設計要點：?
1. 產品參數與需求?
應用場景：實驗室臺式質譜儀四級桿固定?
四級桿規格：直徑 3mm，長度 20cm（四根平行分布）?
環境要求：工作溫度 - 20℃至 120℃，耐受 5% 乙醇蒸汽腐蝕?
核心指標：支架定位槽間距偏差＜0.005mm，絕緣電阻＞10¹?Ω（1000V 電壓下）?
2. 設計與加工方案?
材料選擇：采用康寧 7740 型號 Macor 原粉（低熱膨脹系數、高絕緣性版本），確保批次間性能一致性。?
結構設計：?
主體為 “U 型框架” 結構，底部設安裝孔（適配儀器殼體），兩側開設 “V 型定位槽”（槽角 90°，表面粗糙度 Ra＜0.2μm，避免劃傷四級桿表面鍍層）；?
框架內部集成 “線纜通道”（孔徑 1mm，內壁拋光處理，減少離子吸附），用于四級桿電極引線的穿出與固定。?
加工工藝：?
成型：采用等靜壓成型（壓力 30MPa），確保坯體密度均勻（避免燒結后變形）；?
燒結：在 1200℃下保溫 4 小時，控制升溫速率（5℃/min），減少內部應力；?
精密加工：使用 CNC 加工中心（精度 ±0.001mm）銑削定位槽與螺紋孔，最后通過金剛石磨頭拋光（確保定位槽表面精度）；?
檢測：采用三坐標測量儀（精度 ±0.0005mm）檢測間距偏差，使用高壓絕緣測試儀驗證絕緣性能。?
3. 應用效果?
該支架在客戶質譜儀中實現穩定運行：?
溫度循環（-20℃至 120℃，10 次循環）后，四級桿間距最大偏差僅 0.003mm，遠低于客戶要求的 0.005mm；?
連續工作 300 小時后，絕緣電阻仍保持 10¹?Ω 以上，無漏電現象；?
接觸 5% 乙醇蒸汽 30 天，表面無腐蝕痕跡，未檢測到雜質離子釋放（通過 ICP-MS 檢測，雜質含量＜0.1ppb）。?

      鈞杰陶瓷”為您定制各類精密macor結構件，能完成五軸緊密加工工藝。材料方面，我們引進美國原裝進口材料，品質更有保障！為滿足不同的用戶需求，我們也可提供性比價更高的國產可加工玻璃陶瓷，其性能基本與進口材料持平！歡迎咨詢：13712574098
